Подключение Rifar Tubog: как выбрать B1-B4, D1-D3 или DV1-DV2

Тип подключения Rifar Tubog нужно определить до заказа радиатора и до окончательного вывода труб. В маркировке используются коды B1-B4, D1-D3 и DV1-DV2, которые обозначают не цвет или размер прибора, а расположение подачи, обратной линии и встроенного термостатического клапана. Ошибка в коде может потребовать переноса труб, замены арматуры или повторного заказа радиатора. Поэтому сначала определяют существующую или проектируемую разводку, затем выбирают схему подключения и только после этого - модель, количество секций и цвет.

У Tubog есть три основные группы подключений: боковое, нижнее без встроенного клапана и нижнее со встроенным клапаном Ventil. Боковой вариант чаще используют при замене старой батареи или при открытой разводке от стояка. Нижний вариант удобен при новом ремонте, когда трубы можно заранее вывести из пола или стены. Ventil отличается от обычного нижнего подключения наличием встроенного термостатического клапана, но термоголовка и узел присоединения труб приобретаются отдельно.

Развёрнутое сравнение внешнего вида, монтажа, стоимости арматуры и возможности сохранить старые трубы смотрите в материале «Боковое или нижнее подключение радиатора: что выбрать».

Три группы подключений Rifar Tubog

Код подключения не определяет мощность, высоту или глубину радиатора. Одна и та же модель, например Tubog 3057 или 2180, может иметь разные варианты исполнения, но их доступность необходимо проверять в товарных данных. Боковой радиатор имеет симметричную конструкцию, поэтому может подключаться слева или справа в соответствии с выбранной схемой. Нижние модификации также имеют зеркальное исполнение, однако расположение нижних выводов и встроенных элементов задаётся конструкцией заказанного радиатора.

Если трубы уже подходят к радиатору сбоку или нужно заменить существующую батарею без полной переделки разводки, перейдите в каталог радиаторов Rifar Tubog с боковым подключением.

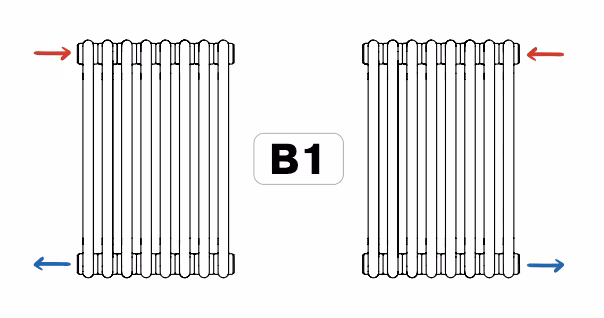

Что означают B1, B2, B3 и B4

B1-B4 - это схемы использования боковых выводов симметричного радиатора Tubog. Заглушку и воздухоотводчик можно переставлять в соответствии с выбранным направлением монтажа. Поэтому обозначения B1-B4 описывают прежде всего путь движения теплоносителя, а не четыре разных по конструкции корпуса радиатора.

Для типовой схемы с верхней подачей рассматривают B1 или B2. Именно при движении теплоносителя сверху вниз по этим схемам производитель определяет номинальные значения теплового потока. B2 позволяет провести поток через радиатор по диагонали, но выбор между B1 и B2 должен учитывать длину прибора, расположение стояка и проект системы. B3 и B4 также конструктивно возможны, однако их нельзя выбирать только ради удобного положения труб без проверки направления потока и расчёта монтажником.

Важно пояснить, что «левое» или «правое» подключение не зашито в сам код B1. Симметричный радиатор можно развернуть зеркально, поэтому одна и та же схема реализуется с любой стороны. При заказе и монтаже всё равно необходимо зафиксировать, где фактически находятся подача, обратка, воздухоотводчик и регулирующая арматура.

Если нужно заменить старую батарею без переноса труб, заранее посмотрите как заменить старый радиатор.

Если трубы уже подходят к радиатору сбоку или нужна новая боковая схема, откройте каталог радиаторов Rifar Tubog с боковым подключением.

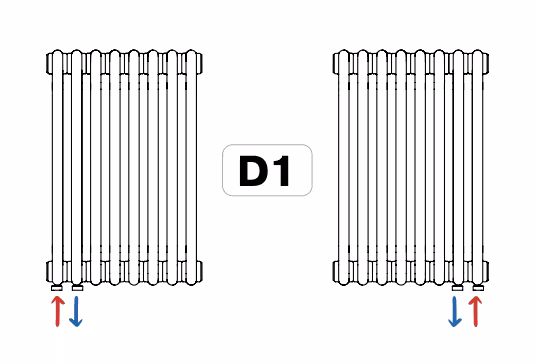

Что означают D1, D2 и D3

D1-D3 - это заводские варианты нижнего подключения без встроенного термостатического клапана. В отличие от боковых B1-B4, расположение нижних патрубков является частью конструкции выбранной модификации. Поэтому превратить D1 в D2 простой перестановкой заглушек нельзя. Необходимый вариант должен быть определён до изготовления или покупки радиатора.

Радиаторы D1-D3 имеют симметричную лицевую и заднюю стороны и могут использоваться в зеркальном правом или левом расположении. Однако это не отменяет необходимости заранее проверить оси выводов, расстояние от стены и расположение труб. Для парных нижних выводов используется подключение с межосевым расстоянием 50 мм, а присоединительная наружная резьба выполнена в размере G 3/4 с уплотнением типа евроконус.

В D1-D3 нет встроенного термостатического клапана. Если требуется автоматическое регулирование температуры, оно должно быть предусмотрено внешней арматурой и проектом системы. Не следует считать D1 более простой версией DV1, которую позднее можно без изменений превратить в Ventil: внутреннее устройство и комплектация этих модификаций различаются.

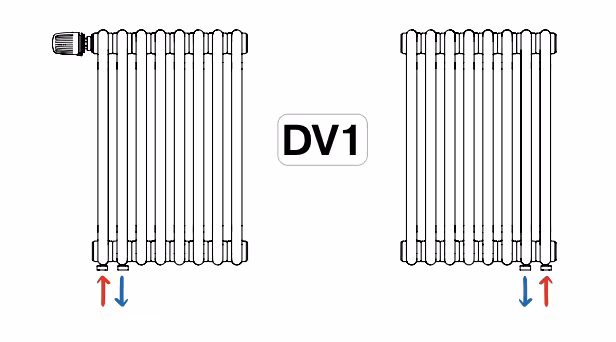

Что означают DV1 и DV2

DV1 и DV2 относятся к серии Tubog Ventil. Внутри радиатора уже установлен термостатический клапан, а движение теплоносителя организовано с помощью распределителя потока и перегородки. Эти элементы являются частью заводского исполнения и позволяют направить поток по радиатору при нижнем подключении.

DV1 выбирают, когда подача и обратная линия должны подойти к радиатору снизу с одной стороны. DV2 предназначен для схемы с разнесёнными нижними выводами. Оба исполнения симметричны и могут использоваться в зеркальной ориентации, но сторона термоголовки должна оставаться доступной после монтажа.

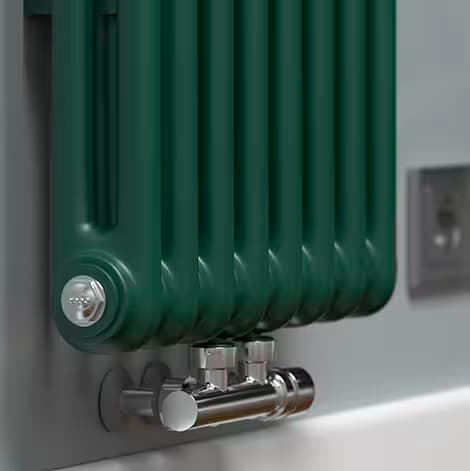

В заводскую комплектацию Ventil входит сам термостатический клапан, но не входят автоматическая термоголовка и прямой либо угловой узел нижнего подключения. Эти элементы подбираются отдельно с учётом клапана, направления труб и способа выхода труб из пола или стены. Подробнее об устройстве этой модификации смотрите в статье как работает нижнее подключение Tubog DV1.

Если термоголовка окажется за плотной шторой, внутри закрытой ниши или рядом с источником тепла, она может неверно оценивать температуру помещения. Перед выбором стороны Ventil изучите правила установки термоголовок.

Доступные модели и актуальные цены собраны в категории радиаторов Rifar Tubog с нижним подключением.

D1 или DV1: в чём практическая разница

Если вам важно автоматическое регулирование и уже запланирована скрытая подводка, обычно смотрят в сторону DV1. Если нужен нижний ввод без встроенного клапана, а регулирование будет внешним, выбирают D1. В обоих случаях решение принимают до заказа радиатора, потому что внутреннюю комплектацию потом не переставляют простым монтажом.

Короткий практический вывод: сначала определите схему разводки, затем решите, нужен ли встроенный вентиль, и только потом заказывайте конкретную модификацию. Если сомневаетесь между B1, D1 и DV1, вернитесь к сравнению бокового и нижнего подключения.

Как определить существующую схему подключения

1. Определить, откуда подходят трубы: сбоку, из стены под радиатором или из пола.
2. Найти подачу и обратную линию по проекту, маркировке коллектора или подтверждению монтажника.
3. Измерить расстояние между осями труб и проверить, совпадает ли оно с технической схемой радиатора.
4. Сфотографировать место установки так, чтобы были видны радиатор, трубы, стояк или коллектор.
5. Проверить доступную высоту, ширину и глубину, а не только межосевое расстояние.
6. Оценить, где останется место для термоголовки и будет ли к ней свободный доступ после отделки.
7. Перед заказом сопоставить все размеры с конкретной моделью и её технической схемой.

Чтобы проверить подключение, пользователь должен прислать фотографию существующих труб, межосевое расстояние, доступную ширину и информацию о том, выходит ли подводка из пола или стены.

Можно ли сохранить существующие трубы

При замене старой батареи чаще всего рассматривают боковой Tubog, поскольку в квартирах со стояковой разводкой трубы уже подходят к прибору сбоку. Но совпадение вертикального межосевого расстояния ещё не гарантирует монтаж без переделки. Нужно проверить общую высоту прибора, его глубину, расстояние до стены, длину горизонтальных участков труб, положение байпаса и место для запорной либо термостатической арматуры.

Переход с бокового подключения на нижнее обычно требует переноса подающей и обратной линии. На этапе готового ремонта это означает вскрытие отделки или создание видимых участков труб. Поэтому нижнее подключение рационально закладывать до стяжки, облицовки стены и чистового пола. Для отдельного разбора сценария замены посмотрите замену старых радиаторов на Tubog.

Что входит в комплект, а что покупается отдельно

Не формируйте цену комплекта только по стоимости радиатора. Для корректного сравнения нужно учитывать клапаны, узел подключения, переходники, возможность перекрытия прибора и работы по переносу труб. Особенно это важно при сравнении базового бокового исполнения с DV1: более высокая стоимость нижней модификации может дополняться стоимостью термоголовки и присоединительного узла.

Частые ошибки при выборе подключения Tubog

• Заказывать радиатор до определения подачи и обратной линии.
• Считать B1, B2, B3 и B4 обозначениями левой и правой стороны.
• Считать D1 и DV1 одной и той же конструкцией.
• Ориентироваться только на межосевое расстояние.
• Забывать, что термоголовка и нижний узел DV1 покупаются отдельно.
• Выводить трубы до получения технического чертежа радиатора.
• Размещать термоголовку за плотной шторой или мебелью.
• Выбирать подключение только по интерьерной фотографии.

Схема подключения влияет не только на внешний вид, но и на монтаж, регулирование и возможность последующего обслуживания. Поэтому окончательную конфигурацию необходимо согласовать с монтажником до заказа радиатора.

Какое подключение выбрать

Если сохраняются существующие боковые трубы, в первую очередь рассматривают B1 или B2 в зависимости от направления подачи и положения обратной линии. Если выполняется новый ремонт со скрытой подводкой, можно выбрать D1-D3 либо Ventil. D1 подходит для нижнего одностороннего подключения без встроенного клапана, а DV1 - для аналогичного расположения труб со встроенным термостатическим клапаном. При центральном расположении выводов нужен D3, а при разнесённых нижних подключениях рассматривают D2 или DV2.

Если трубы уже подходят к радиатору сбоку или нужна новая боковая схема, каталог поможет сузить выбор до коммерческих конфигураций. Если ремонт только начинается и подводка будет скрытой, смотрите нижние модификации сразу вместе с арматурой и термоголовкой.
